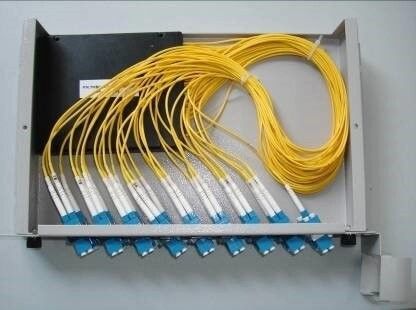

Οπτικός θραύστης τύπων πλαισίων θραυστών οπτικών ινών με τους συνδετήρες Sc UPC
Περιγραφή προϊόντων
Ο επίπεδος θραύστης κυκλωμάτων Lightwave (PLC) είναι ένας θραύστης δύναμης βασισμένος baseplate γυαλιού πυριτίου. Υπάρχουν δύο τύποι θραυστών PLC που είναι 1xN και 2xN. Διαιρεί ομοιόμορφα τα οπτικά σήματα από μια ή δύο εισαγωγές στα πολλαπλάσια αποτελέσματα. Ο θραύστης μπορεί να χρησιμοποιηθεί στην αντίστροφη κατεύθυνση για να συνδυάσει τα πολλαπλάσια σήματα σε μια ίνα ή δύο ίνες. Η αρίθμηση κολλιέται με το μόνιμο χαρακτηρισμό σε κάθε παραγωγή για να διευκολύνει τον προσδιορισμό λιμένων.
Τεχνική παράμετρος
| Όνομα προϊόντων | Τύπος προϊόντων | Μέγεθος (πλάτος Χ βάθος Χ ύψος) χιλ. |
| κιβώτιο 1.5U θραυστών πλαισίων 19 ίντσας | PLC321 (SC) | 487×250×65.5 |
| κιβώτιο 1.5U θραυστών πλαισίων 19 ίντσας | PLC321 (FC) | 487×250×65.5 |
| κιβώτιο 1.5U θραυστών πλαισίων 19 ίντσας | PLC321 (LC) | 487×250×65.5 |
2×N οπτικά χαρακτηριστικά του οπτικού θραύστη PLC
| Παράμετρος | Μονάδα | Δείκτης | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| Εύρος ζώνης εργασίας | NM | 1260~1610 | ||||||
| Απώλεια εισαγωγής | DB | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| Σχετική με την πόλωση απώλεια | DB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| ομοιομορφία | DB | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Επιστροφής απώλεια | DB | ≥55 | ||||||
| κατευθυντικότητα | DB | ≥55 | ||||||
| θερμοκρασία εργασίας/αποθήκευσης | ℃ | -40~+85 | ||||||
1×N οπτικά χαρακτηριστικά του οπτικού θραύστη PLC
| Παράμετρος | Μονάδα | Δείκτης | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| Εύρος ζώνης εργασίας | NM | 1260~1610 | ||||||
| Απώλεια εισαγωγής | DB | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| Σχετική με την πόλωση απώλεια | DB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| ομοιομορφία | DB | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Επιστροφής απώλεια | DB | ≥55 | ||||||
| κατευθυντικότητα | DB | ≥55 | ||||||
| θερμοκρασία εργασίας/αποθήκευσης | ℃ | -40~+85 | ||||||
